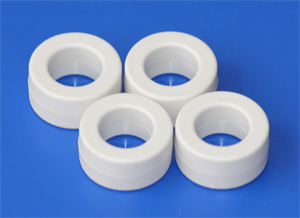

联系人：苑经理抗直流分量电流互感器用复合磁芯
1、磁芯结构特点：
由高导磁及恒导磁两种材料的磁芯复合组成
2、磁芯性能特点：
强的抗直流能力
高精度，适用等级范围0.5－0.1级，
适用电流范围 1.5-200A
优良的高低温特性
高的性价比
3、应用领域：
电度表用抗直流分量电流互感器
电力系统测量、控制用抗直流分量电流互感器
4、常用尺寸规格、适用精度等级和直流范围
产品牌号 | 磁芯尺寸 外径×内径×高 | 外形尺寸 外径×内径×高 | 精度等级 | Z大过直流能力 |
NA-DC-1 | 20×14×10 | 22.5×12.1×12.2 | 0.5－0.1级 | 40A |
NA-DC-2 | 21×15×10 | 23.6×12.8×12.8 | 0.5－0.1级 | 40A |
NA-DC-3 | 24×15.5×8 | 26.3×13.7×9.9 | 0.5－0.1级 | 60A |
NA-DC-4 | 21×16×10 | 24.7×14.0×12.5 | 0.5－0.1级 | 60A |
NA-DC-5 | 23×16×10 | 25.0×14.0×13.0 | 0.5－0.1级 | 60A |
NA-DC-6 | 25×16×8 | 27.8×13.7×10.8 | 0.5－0.1级 | 60A |
NA-DC-7 | 22×17×10 | 24.4×15.3×12.3 | 0.5－0.1级 | 60A |
NA-DC-8 | 24×17×8 | 26.3×15.3×9.9 | 0.5－0.1级 | 60A |
NA-DC-9 | 28×17×8 | 29.8×15.2×10.1 | 0.5－0.1级 | 65A |
NA-DC-10 | 25×17×10 | 28.0×15.6×12.8 | 0.5－0.1级 | 80A |
NA-DC-11 | 29×21×10 | 32.1×18.8×13.8 | 0.5－0.1级 | 80A |
NA-DC-12 | 24×18×10 | 26.6×15.8×12.8 | 0.5－0.1级 | 100A |
NA-DC-13 | 28×18×15 | 30.2×16.0×17.6 | 0.5－0.1级 | 100A |
NA-DC-14 | 27×19×8 | 29.3×16.6×9.8 | 0.5－0.2级 | 100A |
NA-DC-15 | 27×19×12 | 28.9×17.1×13.9 | 0.5－0.1级 | 120A |
NA-DC-16 | 28×19×12 | 30.2×17.1×13.9 | 0.5－0.1级 | 120A |
NA-DC-17 | 30×20×8A | 32.7×18.0×9.8 | 0.5－0.2级 | 120A |
NA-DC-18 | 33×23×15 | 36.2×21.2×18.1 | 0.5－0.1级 | 200A |
NA-DC-19 | 60×48×15 | 64.0×46.0×19.5 | 0.5－0.1级 | 200A |
