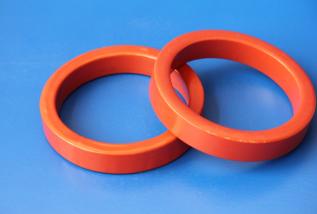

联系人：苑经理大型电力系统互感器用纳米晶磁芯
1 、 性能特点：
用铁基纳米晶带材制造，具有高饱和磁感应强度（是铁氧体的3倍），高导磁率（是铁氧体的10倍），高居里温度（是铁氧体的3倍），低损耗。
2、应用领域:
逆变焊机电源、通讯设备电源
充电电源、UPS电源
电镀电源、激光电源、X-光机电源
3、尺寸规格：
产品牌号 | 磁芯尺寸(mm) | 外形尺寸(mm) | 有效截面积(cm2) | 磁路长度(cm) | 重量 (g) | 适用功率(KW) (使用频率20KHz) | ||||
外 | 内 | 高 | 外 | 内 | 高 | |||||
NL-P 644020 | 64 | 40 | 20 | 66 | 37 | 23 | 1.77 | 16.3 | 215 | 2-3 |
NL-P 704025 | 70 | 40 | 25 | 73 | 37 | 28 | 2.42 | 17.3 | 310 | 3-4 |
NL-P 755025 | 75 | 50 | 25 | 78 | 47 | 28 | 2.13 | 19.6 | 310 | 3-4 |
NL-P 805020 | 80 | 50 | 20 | 82 | 46 | 23 | 2.18 | 20.4 | 330 | 2-4 |
NL-P 805025 | 80 | 50 | 25 | 82 | 46 | 28 | 2.65 | 20.4 | 400 | 4-5 |
NL-P 804030 | 80 | 40 | 30 | 83 | 37 | 33 | 4.50 | 18.8 | 625 | 5-6 |
NL-P 1006020 | 100 | 60 | 20 | 105 | 56 | 23 | 2.8 | 25.1 | 510 | 5-6 |
NL-P 1206030 | 120 | 60 | 30 | 125 | 57 | 35 | 6.3 | 28.3 | 1280 | 8-15 |
NL-P 1207020 | 120 | 70 | 20 | 125 | 67 | 25 | 3.5 | 29.8 | 750 | 7-9 |
NL-P 1208025 | 120 | 80 | 25 | 125 | 75 | 30 | 3.70 | 31.40 | 860 | 9-10 |
NL-P 1208030 | 120 | 80 | 30 | 125 | 75 | 35 | 4.44 | 31.40 | 1032 | 10-12 |
NL-P 1309030 | 130 | 90 | 30 | 136 | 85 | 35 | 4.44 | 34.54 | 1135 | 10-12 |
NL-P 14010025 | 140 | 100 | 25 | 146 | 94 | 30 | 5.76 | 37.68 | 1610 | 15-20 |
