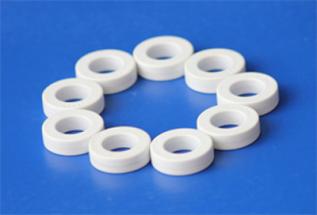

N表示纳米晶材质,H表示应用于磁放大器
性能特点:
具有低的矫顽力和高的矩形比
具有钴基非晶的两倍多的高饱和磁感Bs
可实现磁芯和器件的小型化
具有比钴基非晶更高的居里温度Tc,有更好的温度稳定性(-40℃~120℃)
该材料由铁基纳米微晶合金组成,具有低的成本和价格
应用领域:
磁放大器式开关电源
尖峰抑制器
性能指标:
NH | 钴基非晶(可饱和) | 铁氧体 | |
饱和磁感 Bs(T) | 1.20 | 0.54 | 0.4 |
矩形比 Br/Bs | 0.85 | 0.85 | 0.5 |
矫顽力 Hc (A/M) | 0.70 | 0.60 | 30 |
居里温度 Tc (℃) | 570 | 200 | 170 |
磁芯损耗 P2/100K (kW/M3) | 800 | 450 | 650 |
尺寸规格:
牌号 | 外形尺寸(mm) OD ID H | 磁芯尺寸(mm) OD ID H | 截面积 (mm2) | 平均磁路长度(mm) | 总磁通 2фm(μWb) | 矩形比(Br/Bs) f=100kHz |
NH 8×4.5×5 | 9.0 3.5 7.2 | 8 4.5 5.0 | 6.56 | 19.6 | 15.74 | 92% |
NH 10×6.5×4.5 | 11.3 5.1 6.6 | 10 6.5 4.5 | 5.90 | 25.9 | 14.16 | |
NH 12×8×4.5 | 13.9 6.7 6.6 | 12 8.0 4.5 | 6.75 | 31.4 | 16.20 | |
NH 14×10×5 | 15.9 8.8 7.2 | 14 10 5.0 | 7.50 | 37.6 | 18.00 | |
NH 18×12×4.5 | 19.8 10.8 6.6 | 18 12 4.5 | 10.12 | 47.1 | 24.28 | |
NH 21×14×4.5 | 22.8 12.8 6.6 | 21 14 4.5 | 11.80 | 55.0 | 28.32 |
